KOHOUT KUŽELOVÝ
PŘÍMÝ
K 10 118 606 pn6
K 10 118 706 pn6
POUŽITI
V základním provedeni' jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
120 |
0,6 |
TECHNICKY POPIS
Kohout je bezucpávkový. V horní části tělesa je vybrání v rozmezí 90', umožňující umístění dorazu pro vymezení polohy
„OTEVŘENO - ZAVŘENO". Kužel je do tělesa přitahován pomocí podložky a šroubu. Průtok kuželem je označen rýhou na čelní
ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

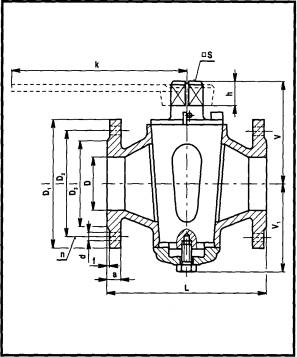

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 10 118 606 šl/šl
Těleso, kužel šedá litina
K 10 118 606 šl/ms
Těleso šedá litina
Kužel mosaz
K 10 118 706 br/br
Těleso, kužel bronz
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (čsn 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
D |
L |
V |
Ví |
D1 |
D2 |
D3 |
a |
f |
d |
n |
S |
h |
k |
kg |
65 |
70 |
230 |
135 |
120 |
160 |
130 |
110 |
16 |
3 |
14 |
4 |
46 |
26 |
260 |
13,8 |
80 |
80 |
250 |
150 |
134 |
190 |
150 |
128 |
18 |
3 |
18 |
4 |
46 |
26 |
260 |
16,1 |
100 |
100 |
300 |
185 |
165 |
210 |
170 |
148 |
18 |
3 |
18 |
4 |
60 |
34 |
325 |
30,5 |
125 |
125 |
400 |
210 |
198 |
240 |
200 |
178 |
20 |
3 |
18 |
8 |
60 |
34 |
325 |
42,9 |
150 |
150 |
480 |
265 |
136 |
265 |
225 |
202 |
20 |
3 |
18 |
8 |
80 |
45 |
415 |
56,6 |
