KLAPKA UZAVÍRACÍ
OVLÁDANÁ PLOVÁKEM
L 32 176 616 pn16
POUŽITÍ
Jako uzavírací orgán
pro vodu a jiné neagresivní tekutiny, pro tlakový spád do 0,6 MPa a pro teploty
100'C.
Jsou určeny pro
samočinnou regulaci přítoku nebo výtoku tekutiny z nádrže podle výšky hladiny.
TECHNICKÝ POPIS
Klapka uzavírací je
oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr
proudění provozní tekutiny.
Při uzavření funkčního
orgánu uzavírá průchod pracovní tekutiny oběma směry.

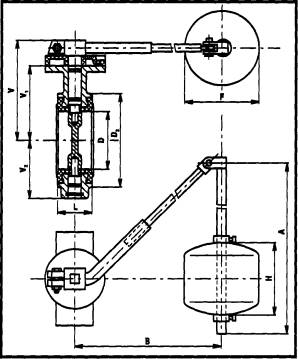

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Jsou přizpůsobeny pro
stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů bez dalšího
těsnění.
MATERIÁL
Tělo šedá
litina
Talíř mosaz
čep korozivzdorná ocel
Manžeta EPDM
Těsnění čepu „O" kroužek - pryž
Plovák, tyč uhlíková ocel
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle čsn 13 3060, část 2.
MONTÁŽ
Klapku uzavírací je
možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebol
talíř klapky v otevřené poloze
přesahuje těleso
klapky. Montují se vždy s čepy ve vodorovné poloze. Plovák musí mít vždy svislý
pohyb. Pro neklidné hladiny
je nutno umístit plovák
odděleně.
OVLÁDANÍ
Klapka uzavírací se
zavírá pomocí páky, otáčením o 90" doprava. Plovák uzavírá klapku při
stoupání hladiny. Zdvih je omezen dorazovými šrouby.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury
(typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
- tlakový spád (MPa)
POZNÁMKA
Ap = tlakový spád [MPa]
DN |
D |
L |
V |
V1 |
V2 |
D3 |
F |
H |
A |
B |
Ap |
kg |
50 |
50 |
43 |
159 |
113 |
59 |
102 |
380 |
300 |
1035 |
300 |
0,6 |
15,1 |
65 |
70 |
46 |
170 |
124 |
71 |
122 |
380 |
300 |
1035 |
300 |
0,6 |
15,6 |
80 |
80 |
46 |
186 |
140 |
82 |
140 |
380 |
300 |
1035 |
500 |
0,6 |
16,7 |
100 |
100 |
52 |
196 |
150 |
94 |
160 |
380 |
300 |
1035 |
500 |
0,6 |
17,6 |
125 |
125 |
56 |
209 |
163 |
114 |
188 |
380 |
385 |
1550 |
1000 |
0,6 |
22,9 |
150 |
150 |
56 |
221 |
175 |
127 |
214 |
380 |
385 |
1550 |
1000 |
0,6 |
24,2 |
