KLAPKA ZPĚTNÁ
C 09 431 563 pn 63
C 09 431 263 pn 63
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek
i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
|
Teplota ['C] |
Materiál tělesa |
|
|
GS-C25 |
42 2744.5 |
|
|
Tlak (MPa) |
||
|
-20 |
6,3 |
. |
|
200 |
5 |
6,3 |
|
250 |
4,5 |
6,3 |
|
300 |
4 |
6,3 |
|
350 |
3,6 |
6,3 |
|
400 |
3,2 |
6,3 |
|
450 |
|
6,27 |
|
500 |
. |
4,9 |
|
525 |
- |
3,23 |
|
550 |
. |
2,15 |
|
575 |
- |
1,42 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je kloubově upevněn k rameni, otáčejícím se na čepu. Těsnící sedlo je šroubované
v tělese, těsnící plochy jsou navařeny. Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

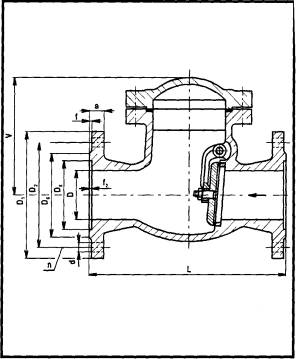

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko, talíř klapky uhlíková nebo slitinová ocel
Čep klapky korozivzdorná ocel Těsnící plochy sedel
(těleso/taliř) korozivzdorná nebo slitinová ocel (navař)
ZKOUŠENÍ
Zpětná klapka je zkoušena podle DIN 3230.
MONTÁŽ
Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
VARIANTY
Dodávají se pouze na základě poptávky:
- provedení základní (označení C 09 431)
- provedení s pákou a závažím (označení C 09 432)
- provedení s obtokem (označení C 09 433)
- provedení s pákou, závažím a obtokem (označení C 09 434)
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
název armatury (typ, evidenční číslo), jmenovitý tlak (PN), jmenovitou světlost (DN), druh provozní tekutiny (u nestandardních médií
je třeba uvést chemické složení), skutečnou maximální provozní teplotu tekutiny ("C), skutečný maximální provozní přetlak (MPa)
