KLAPKA KONCOVÁ
L 55 067 601 pn 1
POUŽITI
Jako samočinná koncová zpětná armatura chránící potrubí proti vnikání různých nečistot nebo před zaplavením potrubí
při stoupnutí hladiny u vyústění, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
40 |
0,1 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Koncová klapka je odlitek se šikmou těsnící plochou sedla. Talíř klapky je zavěšen na tělese tak, že vlastní vahou je udržován v uzavřené poloze.

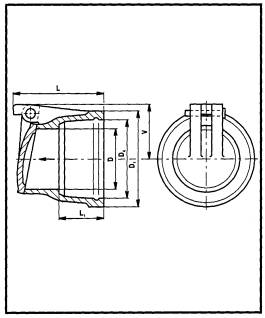

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Připojení je hrdlové podle čsn 132110.
MATERIÁL
Těleso, talíř klapky šedá litina
Čep klapky uhlíková ocel
ZKOUŠENÍ
Zpětná klapka je zkoušena podle čsn 13 3060, část 2.
MONTÁŽ
Zpětnou klapku je nutno montovat jen do vodorovného nebo mírně sklopeného potrubí, s čepem nahoře.
OVLÁDÁNÍ
Samočinné.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (ON)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
L1 |
V |
d |
D4 |
kg |
100 |
100 |
123 |
65 |
86 |
148 |
127 |
4 |
150 |
150 |
127 |
70 |
112 |
205 |
182 |
9,5 |
200 |
200 |
146 |
70 |
148 |
258 |
235 |
11,5 |
250 |
250 |
154 |
75 |
174 |
315 |
290 |
16 |
300 |
300 |
160 |
80 |
204 |
370 |
340 |
25 |
