ŠOUPÁTKO TŘMENOVÉ
POGUMOVANÉ
S 98 111 910 pn10
POUŽITÍ
Jako uzavírací orgán pro chemické látky, kyseliny a louhy, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
80 |
1 |
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny. Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Všechny plochy přicházející do styku s provozní látkou jsou pogumovány. Vřeteno je ve třmenu utěsněno ucpávkou.

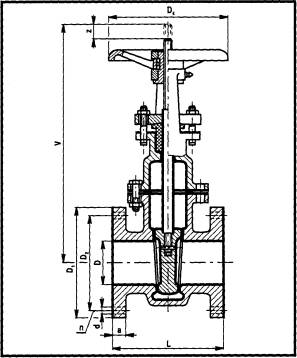

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce,
MATERIÁL
Těleso, klín šedá litina
Třmenové víko šedá litina
Vřeteno uhlíková ocel
Díly přicházející do styku
s provozní látkou pryžový povlak
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle čsn 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDANÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médii je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
a |
d |
n |
Dk |
kg |
200 |
200 |
330 |
1005 |
215 |
340 |
295 |
32 |
22 |
8 |
320 |
110 |
250 |
250 |
450 |
1170 |
260 |
395 |
350 |
32 |
22 |
12 |
400 |
165 |
300 |
300 |
500 |
1430 |
320 |
445 |
400 |
34 |
22 |
12 |
500 |
238 |
