ŠOUPÁTKO TŘMENOVÉ
S 35 111 016 pN16
POUŽITI
Jako uzavírací orgán pro agresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
200 |
1,6 |
300 |
1,3 |
400 |
1 |
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny. Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory.
Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají těsnící plochy ze základního materiálu.
Vřeteno je ve třmenu utěsněno ucpávkou.

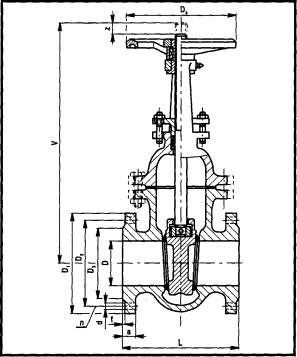

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín, vřeteno korozivzdorná ocel
Třmenové víko, sedla korozivzdorná ocel
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
40 |
40 |
170 |
360 |
65 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
14,5 |
50 |
50 |
180 |
390 |
75 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
200 |
17,5 |
65 |
65 |
200 |
480 |
90 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
200 |
24 |
80 |
80 |
210 |
520 |
100 |
200 |
160 |
138 |
20 |
3 |
18 |
8 |
200 |
28 |
100 |
100 |
230 |
630 |
115 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
250 |
40 |
125 |
125 |
255 |
715 |
140 |
250 |
210 |
188 |
22 |
3 |
18 |
8 |
250 |
59 |
150 |
150 |
280 |
820 |
170 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
320 |
73 |
200 |
200 |
330 |
1045 |
220 |
340 |
295 |
268 |
24 |
3 |
22 |
12 |
400 |
133 |
250 |
250 |
450 |
1260 |
290 |
405 |
355 |
320 |
26 |
3 |
26 |
12 |
500 |
214 |
