ŠOUPÁTKO TŘMENOVÉ
ODSTRUSKOVACÍ
S 58 111 610 pn10
POUŽITÍ
Jako uzavírací orgán pro dopravu hydrosměsi (voda, škvára, popel) o maximální velikosti zrna 20 mm, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
65 |
1 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory.
Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso šoupátka má snížený výtok. Sedlo je
v tělese našroubováno. Těsnící strana klínu je pogumována. Vřeteno je ve třmenu utěsněno ucpávkou.

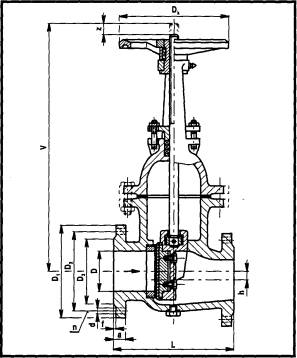

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín šedá litina
Třmenové víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedla tělesa uhlíková ocel s návarem těsnící plochy nerezovou elektrodou
Těsnící plochy klínu pryž
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle čsn 13 3060, část 2.
MONTÁŽ
Šoupátko je nutno montovat do vodorovného potrubí s ručním kolem nahoře, se směrem pracovní látky podle šipky vyznačené na tělese.
OVLÁDANÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
h |
kg |
200 |
200 |
330 |
1015 |
225 |
340 |
295 |
268 |
26 |
3 |
22 |
8 |
320 |
30 |
150 |
250 |
250 |
450 |
1275 |
270 |
395 |
350 |
320 |
26 |
3 |
22 |
12 |
500 |
40 |
212 |
300 |
300 |
500 |
1405 |
320 |
445 |
400 |
370 |
28 |
4 |
22 |
12 |
500 |
50 |
260 |
