ŠOUPÁTKO TŘMENOVÉ
S ČISTÍCÍ ZÁTKOU
S 44 111 610 pn10
Provedeni F4
POUŽITÍ
Jako uzavírací orgán pro neagresivní nečisté kapaliny, tvořící usazeniny, pro pracovní tlaky a teploty:
|
Teplota ['C] |
Tlak [MPa] |
|
120 |
1 |
|
200 |
0,8 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory.
Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky
z mosazi. Vřeteno je ve třmenu utěsněno ucpávkou. Těleso šoupátka je ve spodní části opatřeno čistícím otvorem.

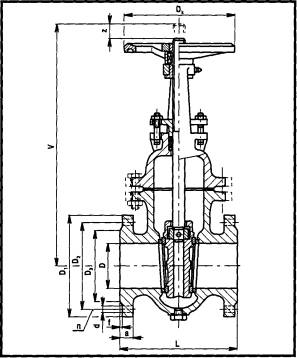

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín šedá litina
Třmenové víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) mosaz/mosaz (DIN 3352.3C)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je nutno montovat do vodorovného potrubí s ručním kolem nahoře.
OVLÁDÁNÍ:
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
