ŠOUPÁTKO HRDLOVÉ
S 24 168 616 pn16
POUŽITÍ
V základním provedení
jako uzavírací orgán pro pitnou a užitkovou vodu, pro pracovní tlaky a
teploty:
Teplota ('C) |
Tlak (MPa) |
80 |
1,6 |
Šoupátko není vhodné
pro regulaci.
TECHNICKÝ
POPIS
Šoupátko
je víkové, s točivým nestoupajícím vřetenem, opatřeným funkčním závitem
uprostřed šoupátkové komory. Nákružek na vřetení
zamezuje
osovému posunutí vřetene mezi víkem a tělesem. Pružné dosedací plochy na klínu
jsou navulkanizovány měkkou pryží. Vřeteno je utěsněno „O" kroužkem.

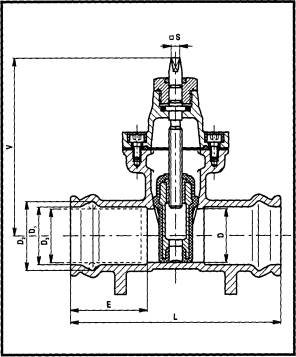

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce, včetně vnějších průměrů trubek.
MATERIÁL
"Těleso, klín,
víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) litina/pryž
Těsnění vřetene
ucpávky „O" kroužek - pryž
Těsnění tělesa a
víka EPDM - pryž
ZKOUŠENÍ
Šoupátko je zkoušeno podle
SABS 664.
MONTÁŽ
Šoupátko je nutno montovat do vodorovného potrubí
s vřetenem kolmo nahoře.
OVLÁDÁNÍ
Šoupátko umístěné v zemi se ovládá pomocí zemni
zákopové soupravy, nástavcem pro „T" klíč.
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
- název armatury (typ,
evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(ON)
- druh provozní
tekutiny
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
DN |
0 |
L |
V |
E |
d1 |
D2 |
S |
kg |
50 |
50 |
335 |
220 |
136 |
63,6 +0,7 |
80 +0,8 |
14,3 |
11,5 |
65 |
65 |
335 |
270 |
125 |
75,6 +0,7 |
93,9 +0,8 |
17,3 |
16 |
80 |
80 |
335 |
280 |
125 |
90,7 +0,8 |
110,7 +0,8 |
17,3 |
19,5 |
100 |
100 |
355 |
300 |
134 |
110,8 +0,9 |
132,5 +0,9 |
19,3 |
29 |
150 |
150 |
405 |
325 |
160 |
161 +1,1 |
186 +1,1 |
19,3 |
55 |
200 |
200 |
450 |
350 |
155 |
226,4 +1,1 |
254,5 +1,2 |
24,3 |
96 |
250 |
250 |
500 |
510 |
180 |
281,6 +1,2 |
314,7 +1,4 |
27,3 |
132 |
