ŠOUPÁTKO
S 24 118 610 pn10
S 24 118 616 pn16
Provedení F4
POUŽITÍ
V základním provedení jako uzavírací orgán pro pitnou a užitkovou vodu, pro pracovní tlaky a teploty:
Teplota ['C] |
PN 10 |
PN16 |
Tlak (MPa) |
||
80 |
1 |
1,6 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je víkové, s točivým nestoupajícím vřetenem, opatřeným funkčním závitem uprostřed šoupátkové komory. Nákružek na vřeteni
zamezuje osovému posunutí vřetene mezi víkem a tělesem. Pružné dosedací plochy na klínu jsou navulkanizovány měkkou pryží. Vřeteno je utěsněno „O" kroužkem.

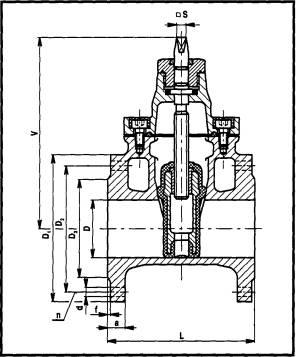

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín, víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) litina/pryž (DIN 3352.4A)
Těsnění vřetene ucpávky „O" kroužek - pryž
Těsnění tělesa a víka EPDM - pryž
ZKOUŠENÍ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je nutno montovat do vodorovného potrubí s vřetenem kolmo nahoře.
OVLÁDÁNÍ
Šoupátko umístěné v zemi se ovládá pomocí zemní zákopové soupravy.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
název armatury (typ, evidenční éíslo),jmenovitý tlak (PN), jmenovitou světlost (DN), druh provozní tekutiny, skutečnou maximální provozní
teplotu tekutiny ("C), skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Di |
D2 |
D3 |
a |
f |
d |
n |
S |
kg |
S24118616 |
||||||||||||
40 |
40 |
140 |
220 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
14,3 |
10 |
50 |
50 |
150 |
220 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
14,3 |
u |
65 |
65 |
170 |
270 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
17,3 |
15 |
80 |
80 |
180 |
270 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
17,3 |
18 |
100 |
100 |
190 |
320 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
19,3 |
28 |
125 |
125 |
200 |
370 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
19,3 |
40 |
150 |
150 |
210 |
410 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
19,3 |
50 |
200 |
200 |
230 |
510 |
340 |
295 |
268 |
30 |
3 |
22 |
12 |
24,3 |
88 |
250 |
250 |
250 |
610 |
405 |
355 |
320 |
32 |
3 |
26 |
12 |
27,3 |
117 |
300 |
300 |
270 |
680 |
460 |
410 |
378 |
32 |
4 |
26 |
12 |
27.3 |
158 |
S
24118610 |
||||||||||||
200 |
200 |
230 |
510 |
340 |
295 |
268 |
26 |
3 |
22 |
8 |
24,3 |
84 |
250 |
250 |
250 |
610 |
395 |
350 |
320 |
28 |
3 |
22 |
12 |
27,3 |
110 |
300 |
300 |
270 |
680 |
445 |
400 |
370 |
28 |
4 |
22 |
12 |
27,3 |
150 |
