ŠOUPÁTKO
S 15 111 610 pn10
Provedení F4
POUŽITI
V základním provedení jako uzavírací orgán pro
vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a
plyny, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak(MPa) |
120 |
1 |
150 |
0,8 |
Šoupátko není vhodné
pro regulaci.
TECHNICKÝ POPIS
Šoupátko
má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové
komory. Nákružek na vřetení zamezuje osovému posunutí vřetene
mezi
víkem a tělesem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo
korozivzdorné oceli. Vřeteno je utěsněno ucpávkou.

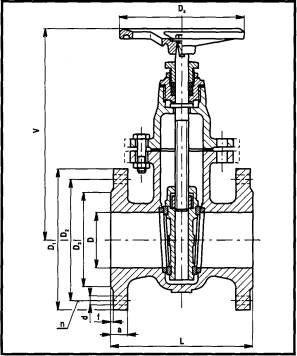

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce,
MATERIÁL
Těleso, klín, víko šedá litina
vřeteno korozivzdorná ocel
Těsnící plochy sedel
(těleso/klín) mosaz/mosaz
(DIN 3352.2C)
nerez/nerez (DIN
3352.2B)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno
podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i
svislého potrubí.
OVLÁDÁNÍ
Šoupátko
je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130)
nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické
složeni")
-
skutečnou maximální provozní teplotu tekutiny ("C)
-
skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
40 |
40 |
140 |
230 |
150 |
110 |
88 |
16 |
3 |
18 |
4 |
160 |
11 |
50 |
50 |
150 |
250 |
165 |
125 |
102 |
16 |
3 |
18 |
4 |
160 |
12 |
65 |
65 |
170 |
280 |
185 |
145 |
122 |
16 |
3 |
18 |
4 |
160 |
17 |
80 |
80 |
180 |
300 |
200 |
160 |
138 |
18 |
3 |
18 |
8 |
160 |
18 |
100 |
100 |
190 |
350 |
220 |
180 |
158 |
18 |
3 |
18 |
8 |
200 |
25 |
125 |
125 |
200 |
400 |
250 |
210 |
188 |
20 |
3 |
18 |
8 |
250 |
35 |
150 |
150 |
210 |
450 |
285 |
240 |
212 |
20 |
3 |
22 |
8 |
250 |
46 |
200 |
200 |
230 |
520 |
340 |
295 |
268 |
22 |
3 |
22 |
8 |
250 |
75 |
250 |
250 |
250 |
650 |
395 |
350 |
320 |
24 |
3 |
22 |
12 |
315 |
110 |
300 |
300 |
270 |
750 |
445 |
400 |
370 |
24 |
4 |
22 |
12 |
315 |
155 |
