ŠOUPÁTKO
RYCHLOUZAVÍRACÍ
S 50 111 606 pn6
POUŽITI
V základním provedení jako uzavírací orgán pro
vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a
páry, pro pracovní tlaky a teploty:
Teplota
['C] |
ON
80-100 |
DN
150 |
Tlak
(MPa) |
||
150 |
0,3 |
0,2 |
Šoupátko není vhodné
pro regulaci.
TECHNICKÝ POPIS
Šoupátko
je víkové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem
uprostřed šoupátkové komory. Při ovládání se otáčí vřetenová matice,
která
unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z
mosazi. Vřeteno je ve víku utěsněno ucpávkou.

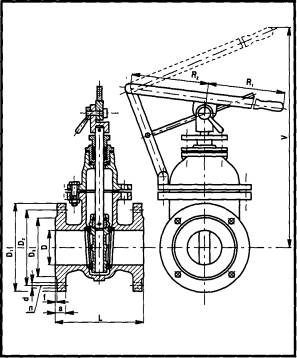

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, klín, víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) mosaz/mosaz
Těsnění vřetene
ucpávky volí se dle druhu pracovní
látky
Těsnění tělesa a
víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno
podle ČSN 13 3060, část 2.
MONTÁŽ
Šoupátko je nutno montovat do vodorovného potrubí s vřetenem ve svislé poloze a s pákou nahoře.
OVLÁDÁNÍ
Šoupátko je možno
ovládat dvouramennou pákou.
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
-
skutečnou maximální provozní teplotu tekutiny ("C)
-
skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
R1 |
R2 |
kg |
80 |
80 |
180 |
630 |
190 |
150 |
128 |
18 |
3 |
18 |
4 |
330 |
172 |
19 |
100 |
100 |
190 |
690 |
210 |
170 |
148 |
18 |
3 |
18 |
4 |
380 |
227 |
26 |
150 |
150 |
210 |
910 |
265 |
225 |
202 |
20 |
3 |
18 |
8 |
470 |
257 |
46 |
