VENTIL ZPĚTNÝ
Z 15 117 716 PN16
POUŽITI
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny (pro určité agresivní látky po dohodě s výrobcem), pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
200 |
1,6 |
Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Ventil je víkový. Do sedla v tělese dosedá kuželka. Kuželka je volně vedena ve víku. Směr proudění pracovní látky je pod kuželku.

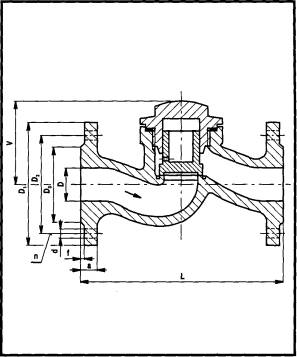

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, kuželka cínová bronz Víko mosaz
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí s víkem nahoře.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
15 |
15 |
130 |
72 |
95 |
65 |
45 |
14 |
2 |
14 |
4 |
3,3 |
20 |
20 |
150 |
72 |
105 |
75 |
58 |
16 |
2 |
14 |
4 |
4,1 |
25 |
25 |
160 |
72 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
4,6 |
32 |
32 |
180 |
80 |
135 |
100 |
78 |
16 |
2 |
18 |
4 |
6,9 |
40 |
40 |
200 |
90 |
145 |
110 |
88 |
18 |
2 |
18 |
4 |
8,3 |
50 |
50 |
230 |
95 |
160 |
125 |
102 |
18 |
3 |
18 |
4 |
11 |
