VENTIL ZPĚTNÝ
bezpřírubový
C 09 402 040 pn 40
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru a jiné kapaliny.
Je možno ho použít jako ventil přetlakový, zavzdušňovací, do sacích košů čerpadel a dalších podobných provozů, pro pracovní tlaky a teploty:
|
Teplota (°C) |
Tlak (MPa) |
|
-50 |
4 |
|
200 |
4 |
|
300 |
3,2 |
|
400 |
2,5 |
Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS

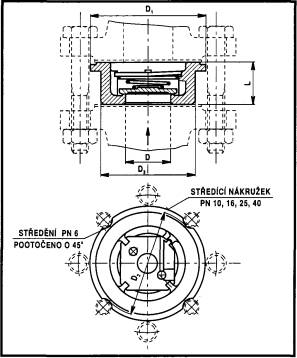

Těleso je bez připojovacích přírub, nákružek na vnějším průměru slouží pro vystředění ventilu v přírubovém spoji a spojovacími šrouby.
Uvnitř tělesa je vytvořeno sedlo a žebra, sloužící k vedení kuželky a uchycení opěrné desky. Pružina je opřena o opěrnou desku a dotlačuje
kuželku do sedla v tělese. Směr proudění pracovní látky je pod kuželku.
PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, kuželka korozivzdorná ocel
Pružina, deska korozivzdorná ocel
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do potrubí v libovolné poloze.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
kv = objemový průtok [m3/h] x = ztrátový součinitel
