VENTIL ZPĚTNÝ
ŠIKMÝ
C 09.2 117 040 PN40
POUŽITI
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky v chemickém průmyslu. Je určen pro agresivní média, kapaliny, páry a plyny. Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventily lze použít pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak[MPal |
250 |
4 |
Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Ventil je víkový. Sedla tělesa a kuželky jsou ze základního materiálu. Kuželka je volně vedena na čepu ve víku, do sedla je dotlačována pružinou. Směr proudění pracovní látky je pod kuželku.

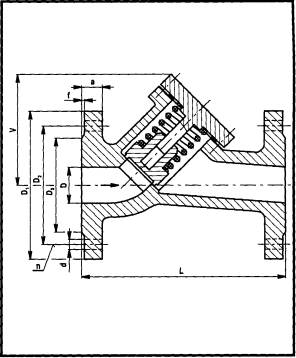

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko korozivzdorná ocel
Kuželka, pružina korozivzdorná ocel
ZKOUŠENI
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
|
15 |
15 |
130 |
70 |
95 |
65 |
45 |
16 |
2 |
14 |
4 |
2,5 |
|
20 |
20 |
150 |
85 |
105 |
75 |
58 |
18 |
2 |
14 |
4 |
3,7 |
|
25 |
25 |
160 |
90 |
115 |
85 |
68 |
18 |
2 |
14 |
4 |
4 |
|
32 |
32 |
180 |
100 |
140 |
100 |
78 |
18 |
2 |
18 |
4 |
5,5 |
|
40 |
40 |
200 |
115 |
150 |
110 |
88 |
18 |
2 |
18 |
4 |
7,2 |
|
50 |
50 |
230 |
125 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
9,5 |
|
65 |
70 |
290 |
155 |
185 |
145 |
122 |
22 |
3 |
18 |
8 |
18 |
|
1 80 |
80 |
310 |
175 |
200 |
160 |
138 |
24 |
3 |
18 |
8 |
23 |
|
100 |
100 |
350 |
200 |
235 |
190 |
162 |
24 |
3 |
22 |
8 |
32 |
|
125 |
125 |
400 |
280 |
270 |
220 |
188 |
26 • , |
3 |
26 |
8 |
51 |
|
150 |
150 |
- 480 |
320 |
300 |
250 |
218 |
28 |
3 |
26 |
8 |
73 |
|
