VENTIL ZPĚTNÝ
ŠIKMÝ
C
09.2 117 016 pn16
POUŽITÍ
V
základním provedení Jako samočinný orgán zamezující zpětnému proudění pracovní
látky v chemickém průmyslu.
Je
určen pro agresivní média, kapaliny, páry a plyny. Vhodnost použití je závislá
na agresivitě pracovní látky za pracovní teploty.
Ventily
lze použít pro pracovní tlaky a teploty:
Teplota
(°C) Tlak (MPa)
250 1,6
Zpětný ventil není
armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu
uzavírací.
TECHNICKÝ POPIS
Ventil
je víkový. Sedla tělesa a kuželky jsou ze základního materiálu. Kuželka je
volně vedena na čepu ve víku, do sedla je dotlačována pružinou.
Směr
proudění pracovní látky je pod kuželku.

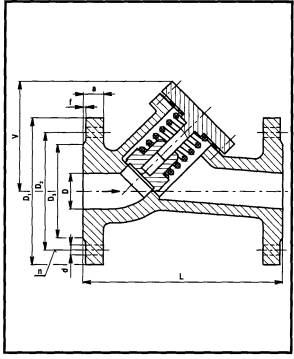

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
"Těleso, víko korozivzdorná ocel Kuželka, pružina korozivzdorná ocel
ZKOUŠENÍ
Ventil je zkoušen
podle DIN 3230.
MONTÁŽ
Ventil je možno
montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku,
která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (ON)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
-
skutečnou maximální provozní teplotu tekutiny ('C)
-
skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
65 |
70 |
290 |
155 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
18 |
80 |
80 |
310 |
175 |
200 |
160 |
138 |
20 |
3 |
18 |
8 |
23 |
100 |
100 |
350 |
200 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
32 |
125 |
125 |
400 |
280 |
250 |
210 |
188 |
22 |
3 |
18 |
8 |
51 |
150 |
150 |
480 |
320 |
285 |
240 |
212 |
"22 |
3 |
22 |
8 |
73 |
