VENTIL ZPĚTNÝ
uzavíratelný
Z 25 111 540 PN40
POUŽITÍ
V základním provedení jako zpětný a uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
200 |
4 |
300 |
3,2 |
400 |
2,5 |
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka.
Kuželka je volně vedena na vřeteni. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

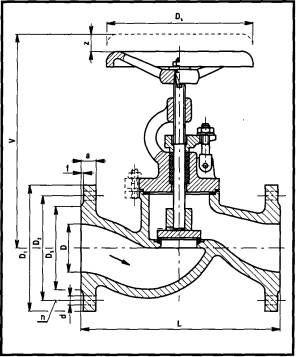

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso a třmen uhlíková ocel na odlitky
Ucpávkové víko temperovaná litina
Kuželka do DN 50 vč. korozivzdorná ocel
Kuželka od DN 65 uhlíková ocel s návarem těsnící plochy nerezovou elektrodou
vřeteno korozivzdorná ocel
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060 část 2.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí se svislým vřetenem a ručním kolem nahoře.
OVLÁDANÍ
Ventil je možno ovládat ručním kolem pro uzavírání. Po vytočení vřetene do krajní horní polohy pracuje samočinně,
tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční éíslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
15 |
15 |
130 |
160 |
7 |
95 |
65 |
47 |
16 |
2 |
14 |
4 |
100 |
4,4 |
25 |
25 |
160 |
190 |
10 |
115 |
85 |
68 |
18 |
2 |
14 |
4 |
100 |
5,7 |
40 |
40 |
200 |
265 |
14 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
200 |
13 |
50 |
50 |
230 |
270 |
14 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
200 |
16 |
65 |
70 |
290 |
320 |
16 |
185 |
145 |
122 |
22 |
3 |
18 |
8 |
250 |
26 |
80 |
80 |
310 |
325 |
19 |
200 |
160 |
133 |
24 |
3 |
18 |
8 |
250 |
32 |
100 |
100 |
350 |
390 |
24 |
235 |
190 |
162 |
24 |
3 - |
' 22 |
8 |
315 |
55 |
