VENTIL ZPĚTNÝ
Z
15 117 540 PN40
POUŽITI
V základním provedení
jako samočinný orgán zamezující zpětnému proudění pracovní látky.
Je určen pro vodu a
vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro
pracovní t|aky a teploty:
Teplota
('C) |
Tlak[MPa] |
200 |
4 |
300 |
3,2 |
400 |
2,5 |
Zpětný
ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí
zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Ventil je víkový. V tělese je navařeno sedlo, na
které dosedá kuželka. Kuželka je volně vedena ve víku. Směr proudění pracovní
látky je pod kuželku.

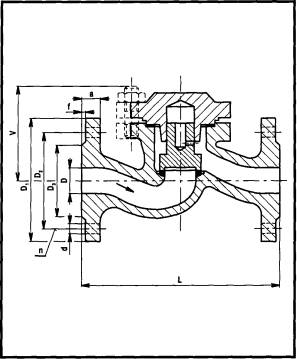

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko uhlíková ocel na odlitky
Kuželka korozivzdorná ocel
Sedlo
korozivzdorná ocel
(navař)
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil
je nutno montovat do vodorovného potrubí s víkem nahoře.
OVLÁDÁNÍ
Samočinné, tlakem
pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a
rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury
(typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
15 |
15 |
130 |
66 |
95 |
65 |
47 |
14 |
2 |
14 |
4 |
3 |
25 |
25 |
160 |
79 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
5 |
40 |
40 |
200 |
101 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
9,7 |
50 |
50 |
230 |
113 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
13 |
65 |
70 |
290 |
123 |
185 |
145 |
122 |
22 |
3 |
18 |
4 |
21 |
80 |
80 |
310 |
144 |
200 |
160 |
133 |
24 |
3 |
18 |
8 |
29 |
100 |
100 |
350 |
174 |
230 |
190 |
158 |
24 |
3 |
22 |
8 |
43 |
125 |
125 |
400 |
219 |
270 |
220 |
184 |
26 |
3 |
26 |
8 |
70 |
150 |
150 |
480 |
241 |
300 |
250 |
212 |
28 |
3 |
26 |
8 |
98 |
200 |
200 |
600 |
286 |
375 |
320 |
285 |
34 |
3 |
30 |
12 |
188 |
Údaje tohoto katalogového listu
mají pouze informativní charakter!
