VENTIL ZPĚTNÝ
DO
SVISLÉHO POTRUBÍ S AUTOMATICKÝM PŘEPOUŠTĚNÍM
Z 40 117 516 pn16
Z 40 117 540 PN40
Z 40 117 563 PN63
Z 40 117 5100 pn100
POUŽITÍ
Jako samočinný orgán zamezující zpětnému
proudění vody neagresivních kapalin, pro pracovní tlaky a teploty:
PN |
Teplota ('C) |
Tlak (MPa) |
16 |
300 |
1,3 |
40 |
3,2 |
|
63 |
5 |
|
100 |
8 |
Zpětný ventil není armaturou uzavírací.
Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Těleso je odlitek s
dvojím vedením, horním vkládaným a dolním odlitým. Množství nejmenšího odběru
omezuje vyměnitelná škrtící clona,
u které se velikost
průtočného otvoru stanovuje u jednotlivých případů podle stávajících
průtokových a tlakových poměrů. Rozšiřující
kanál expanderu na
výstupní straně clony snižuje výtokovou rychlost provozní tekutiny. V tělese je
navařeno sedlo, na které dosedá uzavírací kuželka.
Směr proudění pracovní
látky je pod kuželku.

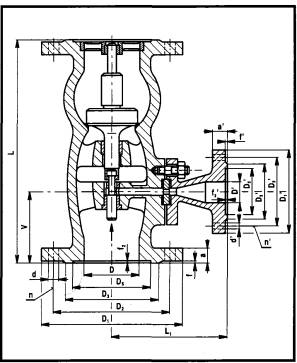

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, expander uhlíková ocel na odlitky
Kuželka korozivzdorná ocel
Přepouštěcí píst korozivzdorná ocel
Vedení kuželky uhlíková ocel
Pouzdra ČSN 02 3499
Těsnící plochy sedla a kuželky korozivzdorná ocel (navař)
MONTÁŽ
Ventil je nutno montovat do svislého potrubí.
OVLÁDANÍ
Polohou uzávěru je dána funkce přepouštěcího šoupátka, které uzavírá
nebo otevírá průtok přepouštěcfm kanálem.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny
("C)
- skutečný maximální provozní přetlak (MPa)
- průtočné množství v l.s-1 (max. a min.)
ZKOUŠENI
Ventil je zkoušen podle ČSN 13 3060, část 2.
PN |
DN |
L |
L1 |
V |
D1 |
02 |
D3 |
D5 |
D1' |
D2' |
D3' |
D5' |
a |
f |
f2 |
d |
n |
a' |
f' |
t2' |
n' |
d' |
kg |
|
65 |
290 |
150 |
90 |
180 |
145 |
122 |
- |
115 |
85 |
68 |
- |
18 |
3 |
3 |
18 |
4 |
16 |
2 |
. |
4 |
14 |
23,5 |
|
80 |
310 |
154 |
100 |
195 |
160 |
138 |
- |
115 |
85 |
68 |
- |
20 |
3 |
3 |
18 |
4 |
16 |
2 |
- |
4 |
14 |
26 |
16 |
100 |
350 |
200 |
110 |
215 |
180 |
158 |
. |
145 |
110 |
88 |
- |
20 |
3 |
3 |
18 |
8 |
18 |
3 |
. |
4 |
18 |
41 |
|
125 |
400 |
210 |
125 |
245 |
210 |
188 |
|
145 |
110 |
88 |
- |
22 |
3 |
3 |
18 |
8 |
18 |
3 |
- |
4 |
18 |
49 |
|
150 |
480 |
260 |
160 |
280 |
240 |
212 |
- |
180 |
145 |
122 |
- |
22 |
3 |
3 |
23 |
8 |
22 |
3 |
- |
8 |
18 |
76 |
|
65 |
290 |
150 |
90 |
180 |
145 |
122 |
- |
115 |
85 |
68 |
- |
22 |
3 |
3 |
18 |
8 |
18 |
2 |
- |
4 |
14 |
24 |
|
80 |
310 |
154 |
100 |
195 |
160 |
138 |
. |
115 |
85 |
68 |
- |
24 |
3 |
3 |
18 |
8 |
18 |
2 |
|
4 |
14 |
26 |
40 |
100 |
350 |
200 |
110 |
230 |
190 |
162 |
- |
145 |
110 |
88 |
- |
24 |
3 |
3 |
23 |
8 |
18 |
3 |
- |
4 |
18 |
41 |
|
125 |
400 |
210 |
125 |
270 |
220 |
188 |
- |
145 |
110 |
88 |
- |
26 |
3 |
3 |
27 |
8 |
18 |
3 |
- |
4 |
18 |
55 |
|
150 |
480 |
260 |
160 |
300 |
250 |
218 |
- |
180 |
145 |
122 |
- |
28 |
3 |
3 |
27 |
8 |
22 |
3 |
- |
8 |
18 |
80 |
|
65 |
340 |
192 |
110 |
200 |
160 |
132 |
110 |
135 |
100 |
- |
58 |
26 |
3 |
3 |
23 |
8 |
24 |
2 |
3 |
4 |
18 |
40 |
|
80 |
380 |
200 |
120 |
210 |
170 |
142 |
121 |
135 |
100 |
- |
58 |
28 |
3 |
3 |
23 |
8 |
24 |
2 |
3 |
4 |
18 |
46 |
63 |
100 |
430 |
215 |
125 |
250 |
200 |
170 |
150 |
165 |
125 |
- |
76 |
30 |
3 |
3 |
30 |
8 |
26 |
3 |
3 |
4 |
23 |
64 |
|
125 |
500 |
230 |
140 |
295 |
240 |
205 |
176 |
165 |
125 |
96 |
76 |
34 |
3 |
3 |
30 |
8 |
26 |
3 |
3 |
4 |
23 |
68 |
|
150 |
550 |
230 |
190 |
340 |
280 |
240 |
204 |
220 |
170 |
140 |
110 |
36 |
3 |
3 |
33 |
8 |
30 |
3 |
3 |
8 |
27 |
120 |
|
65 |
340 |
192 |
110 |
220 |
170 |
140 |
110 |
135 |
100 |
- |
58 |
30 |
3 |
3 |
27 |
8 |
24 |
2 |
3 |
4 |
18 |
45 |
|
80 |
380 |
200 |
120 |
230 |
180 |
150 |
121 |
135 |
100 |
- |
58 |
32 |
3 |
3 |
27 |
8 |
24 |
2 |
3 |
4 |
18 |
50 |
100 |
100 |
430 |
215 |
125 |
265 |
210 |
175 |
150 |
165 |
125 |
. |
76 |
36 |
3 |
3 |
30 |
8 |
26 |
3 |
3 |
4 |
23 |
64 |
|
125 |
500 |
230 |
140 |
310 |
250 |
210 |
176 |
165 |
125 |
96 |
76 |
40 |
3 |
3 |
33 |
8 |
26 |
3 |
3 |
4 |
23 |
72 |
|
150 |
550 |
230 |
190 |
350 |
290 |
250 |
204 |
220 |
170 |
140 |
110 |
44 |
3 |
3 |
33 |
12 |
30 |
3 |
3 |
8 |
27 |
136 |
