VENTIL ZPĚTNÝ
DO SVISLÉHO POTRUBÍ
Z 35 117 516 pn16
Z 35 117 540 PN40
Z 35 117 563 PN63
Z 35 117 5100 pn100
Z 35 117 5160 PN160
Z 35 117 5250 PN250
POUŽITÍ
Jako samostatný uzávěr zamezující zpětnému proudění vody a neagresivních kapalin, pro pracovní tlaky a teploty, které jsou uvedeny v tabulce na druhé straně. Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Těleso je odlitek s dvojím vedením, horním vkládaným a dolním odlitým. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Směr proudění pracovní látky je pod kuželku. Je určen do svislého výtlačného potrubí.

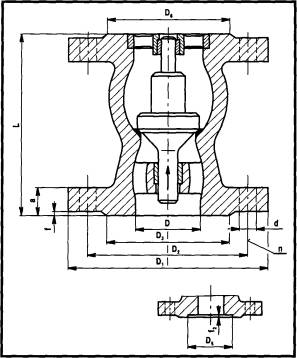

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková ocel na odlitky
Kuželka korozivzdorná ocel
Vedení kuželky uhlíková ocel
Pouzdra ČSN 02 3499
Těsnící plochy sedla a kuželky korozivzdorná ocel (navař)
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do svislého potrubí.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
Tabulka pracovních tlaků a teplot: |
PN |
Teplota (°C) |
Tlak [MPa] |
16 |
300 |
1,3 |
40 |
3,2 |
|
63 |
5 |
|
100 |
8 |
|
160 |
12,5 |
|
250 |
20 |
–
PN |
DN |
L |
D1 |
D2 |
D3 |
D5 |
D6 |
a |
f |
f2 |
d |
n |
kg |
16 |
65 |
180 |
180 |
145 |
122 |
- |
. |
18 |
3 |
3 |
18 |
4 |
12,2 |
80 |
200 |
195 |
160 |
138 |
. |
. |
20 |
3 |
3 |
18 |
4 |
15,3 |
|
100 |
230 |
215 |
180 |
158 |
- |
- |
20 |
3 |
3 |
18 |
8 |
18,5 |
|
125 |
280 |
245 |
210 |
188 |
- |
. |
22 |
3 |
3 |
18 |
8 |
28 |
|
150 |
330 |
280 |
240 |
212 |
- |
- |
22 |
3 |
3 |
23 |
8 |
40,2 |
|
40 |
65 |
180 |
180 |
145 |
122 |
- |
- |
22 |
3 |
3 |
18 |
8 |
12,8 |
80 |
200 |
195 |
160 |
138 |
- |
- |
24 |
3 |
3 |
18 |
8 |
16,8 |
|
100 |
230 |
230 |
190 |
162 |
. |
- |
24 |
3 |
3 |
23 |
8 |
20,7 |
|
125 |
280 |
270 |
220 |
188 |
. |
. |
26 |
3 |
3 |
27 |
8 |
31 |
|
150 |
330 |
300 |
250 |
218 |
. |
, |
28 |
3 |
3 |
27 |
8 |
47 |
|
63 |
65 |
180 |
200 |
160 |
132 |
110 |
- |
26 |
3 |
3 |
23 |
8 |
16,3 |
80 |
200 |
210 |
170 |
142 |
121 |
- |
28 |
3 |
3 |
23 |
8 |
20,2 |
|
100 |
230 |
250 |
200 |
170 |
150 |
. |
30 |
3 |
3 |
27 |
8 |
27,1 |
|
125 |
280 |
295 |
240 |
205 |
176 |
. |
34 |
3 |
3 |
30 |
8 |
44 |
|
150 |
330 |
340 |
280 |
240 |
204 |
. |
36 |
3 |
3 |
33 |
8 |
62 |
|
100 |
65 |
180 |
220 |
170 |
140 |
110 |
- |
30 |
3 |
3 |
27 |
8 |
19,6 |
80 |
200 |
230 |
180 |
150 |
121 |
- |
32 |
3 |
3 |
27 |
8 |
22,9 |
|
100 |
230 |
265 |
210 |
175 |
150 |
- |
36 |
3 |
3 |
30 |
8 |
31,8 |
|
125 |
280 |
310 |
250 |
210 |
176 |
. |
40 |
3 |
3 |
33 |
8 |
52 |
|
150 |
330 |
350 |
290 |
250 |
204 |
. |
44 |
3 |
3 |
33 |
12 |
73 |
|
160 |
65 |
200 |
220 |
170 |
. |
- |
120 |
42 |
3 |
3 |
27 |
8 |
25,1 |
100 |
230 |
265 |
210 |
- |
- |
160 |
50 |
3 |
3 |
30 |
8 |
46,2 |
|
150 |
300 |
350 |
290 |
. |
. |
220 |
62 |
3 |
3 |
33 |
12 |
104 |
|
250 |
65 |
200 |
230 |
180 |
. |
. |
130 |
48 |
3 |
3 |
27 |
8 |
29,9 |
100 |
230 |
295 |
235 |
- |
- |
170 |
57 |
3 |
3 |
33 |
8 |
62,4 |
|
150 |
300 |
390 |
320 |
. |
. |
240 |
70- |
; 3 |
3 |
36 |
12 |
133 |
|
– |
|
||||||||||||
|
