VENTIL ZPĚTNÝ
uzavíratelný
Z 25 111 616
PN16
(Nr. kat. 330)
POUŽITI
V základním provedení jako zpětný a uzavírací
orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny
a plyny, pro pracovní tlaky a teploty:
Teplota
('C) |
Tlak
[MPa] |
100 |
1,6 |
150 |
1,4 |
200 |
1,25 |
250 |
1,1 |
TECHNICKÝ POPIS:
Ventil
je třmenový. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka.
Kuželka je volně vedena na vřetení.
vřeteno
je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

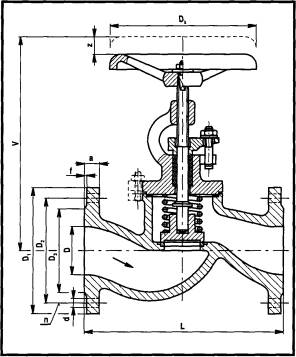

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, třmen šedá litina
ucpávkové víko šedá litina
Kuželka, vřeteno,
sedlo korozivzdorná ocel
Těsnění vřetene uhlíková ocel
ZKOUŠENÍ
Ventil je zkoušen
podle DIN 3230.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí
se svislým vřetenem a ručním kolem nahoře.
OVLÁDANÍ
Ventil
je možno ovládat ručním kolem pro uzavírání. Po vytočení vřetene do krajní
horní polohy pracuje samočinně,
tlakem
pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a
rázům pracovní látky.
OBJEDNÁVANÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
-
skutečnou maximální provozní teplotu tekutiny ("C)
-
skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
15 |
15 |
130 |
174 |
9 |
95 |
65 |
45 |
14 |
2 |
14 |
4 |
100 |
3,1 |
20 |
20 |
150 |
174 |
9 |
105 |
75 |
58 |
16 |
2 |
14 |
4 |
100 |
3,5 |
25 |
25 |
160 |
189 |
11 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
120 |
5,1 |
32 |
32 |
180 |
207 |
17 |
140 |
100 |
78 |
18 |
2 |
18 |
4 |
120 |
6,7 |
40 |
40 |
200 |
249 |
13 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
140 |
9 |
50 |
50 |
230 |
254 |
14 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
140 |
11,1 |
65 |
70 |
290 |
280 |
20 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
160 |
17,5 |
80 |
80 |
310 |
315 |
25 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
180 |
23 |
100 |
100 |
350 |
371 |
26 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
200 |
33 |
125 |
125 |
400 |
414 |
32 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
250 |
46 |
150 |
150 |
480 |
468 |
50 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
320 |
63 |
^200 |
200 |
600 |
576 |
62 |
340 |
295 |
268 |
30 |
3 |
22 |
12 |
360 |
127 |
;
Bctaje tohoto katalogového listu mají pouze informativní charakter!
