VENTIL POJISTNÝ
PLNOZDVIŽNÝ,
PLYNOTĚSNÝ
P 58 217 540 PN40
POUŽITI
K jištění tlakových nádob a jiných tlakových
zařízení proti překročení stanoveného tlaku. Je určen pro vzduch,
na zvláštní požadavek i pro jiné neagresivní
plyny, obvykle zdraví škodící látky vyžadující plynotěsné provedení, pro
pracovní tlaky a teploty:
Teplota
['C] |
Tlak
[MPa] |
200 |
4 |
300 |
3,2 |
Rozsah nastavitelnosti
otevíracích přetlaků je od 0,1 MPa do pmax dle tabulky.
TECHNICKÝ POPIS
Ventil
je v plynotěsném provedení s nadzvihovací pákou pro přezkoušení činnosti za
provozu. V tělese je navařeno sedlo,
na
které dosedá uzavírací kuželka. Kuželka je přitlačována do sedla tlačným
hrotem. Sílu vyvozuje pružina. Pojistný ventil
pracuje
samočinně tlakem pracovní látky na kuželku. Směr proudění pracovní látky je
zdola pod kuželku, výstup je ve směru vodorovném.
PŘIPOJOVACÍ A

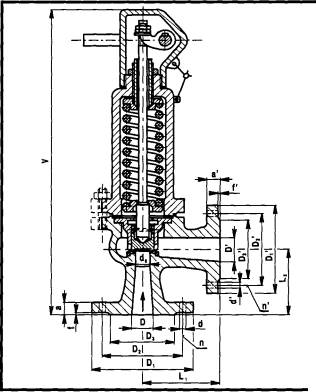

STAVEBNÍ ROZMĚRY
Jsou uvedseny v
tabulce.
MATERIÁL
Těleso, kryt uhlíková ocel na odlitky
Poklop šedá litina
Kuželka, vodící
pouzdro korozivzdorná ocel
Sedlo korozivzdorná ocel
(navař)
Pružina speciální ocel
ZKOUŠENÍ
Ventil je zkoušen
podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí
s kolmou podélnou osou.
OVLÁDÁNÍ
Samočinné, tlakem
pracovní látky na kuželku.
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol-1 nebo plynovou
konstantu v J.kg-1.K'1)
-
skutečnou maximální provozní teplotu tekutiny ('C)
-
skutečný maximální provozní přetlak (MPa)
-
otevírací přetlak (MPa)
-
požadovaný výtok (kg.h-1)
POZNÁMKA
pmax = maximální
otevírací přetlak [MPa] alfa w = zaručený výtokový součinitel = 0,714 pro plyny
a páry = 0,05 pro kapaliny
DN |
D |
D' |
do |
L1 |
L2 |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Di- |
D2' |
Dá- |
a' |
f'' |
ď |
n' |
pitax |
25 |
25 |
40 |
20 |
100 |
105 |
380 |
115 |
85 |
68 |
18 |
2 |
14 |
4 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
4 |
40 |
40 |
65 |
32 |
120 |
130 |
550 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
4 |
50 |
50 |
80 |
40 |
125 |
145 |
580 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
200 |
160 |
133 |
20 |
3 |
18 |
8 |
4 |
65 |
65 |
100 |
50 |
145 |
150 |
680 |
185 |
145 |
122 |
22 |
3 |
18 |
8 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
3,75 |
80 |
80 |
125 |
63 |
170 |
180 |
790 |
200 |
160 |
133 |
24 |
3 |
18 |
8 |
250 |
210 |
184 |
22 |
3 |
18 |
8 |
3,8 |
100 |
100 |
150 |
80 |
210 |
200 |
950 |
235 |
190 |
158 |
24 |
3 |
22 |
8 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
4 |
125 |
125 |
200 |
100 |
250 |
230 |
1150 |
270 |
220 |
184 |
26 |
3 |
26 |
8 |
340 |
295 |
268 |
24 |
3 |
22 |
12 |
3,1 |
150 |
150 |
250 |
125 |
290 |
270 |
1240 |
300 |
250 |
212 |
28 |
3 |
26 |
\fl |
405 |
355 |
320 |
26 |
3 |
26 |
12 |
1,8 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
