VENTIL HADICOVÝ
V 78 111 910 pn10
POUŽITÍ
Jako uzavírací orgán v chemickém průmyslu (pro kyseliny, louhy, abrazivní i husté látky, odpadní vody), pro pracovní tlaky a teploty:
Teplota ['C] |
DN |
|||
25-50 |
65 |
80 |
100 |
|
Tlak (MPa) |
||||
80 |
1 |
0,9 |
0,8 |
0,7 |
Ventily hadicové nejsou vhodné pro podtlak. Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.
TECHNICKÝ POPIS
Ventil je vytvořen pryžovou hadicí vloženou do kovového
tělesa. Hadice je v tělese držena stlačením nákružku přírubami potrubí.
Ventil, který je instalován jako koncový (vypouštěcí), musí mít na volné
přírubě protipřírubu. Uzavírání ventilu se provádí
jednostranným stlačením hadice hradítkem, otáčením ručním kolem. Směr proudění pracovní látky je oboustranný.

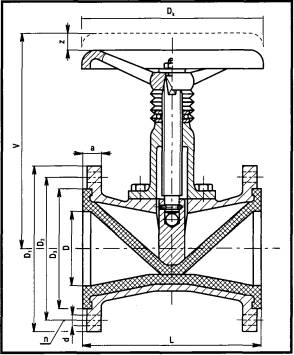

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, hradítko, víko šedá litina
Hadice pryž na bázi přírodního kaučuku
Vřeteno korozivzdorná ocel
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 133110) nebo řetězovým pohonem (ON 133130).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Rozměr „V" je v nezabudovaném stavu až o 6 mm větší.
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
d |
n |
Dk |
kg |
25 |
25 |
160 |
148 |
23 |
115 |
85 |
68 |
17 |
14 |
4 |
125 |
4,5 |
40 |
40 |
170 |
170 |
30 |
150 |
110 |
88 |
18 |
18 |
4 |
160 |
7 |
50 |
50 |
180 |
197 |
37 |
165 |
125 |
102 |
20 |
18 |
4 |
160 |
9 |
65 |
70 |
200 |
240 |
50 |
185 |
145 |
122 |
20 |
18 |
4 |
200 |
11 |
80 |
80 |
210 |
265 |
60 |
200 |
160 |
133 |
22 |
18 |
8 |
200 |
16 |
100 |
100 |
230 |
315 |
70 |
220 |
180 |
158 |
22 |
18 |
8 |
250 |
22 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
